Hướng dẫn vận hành, lắp đặt bộ điều khiển cửa cổng Vconnex
Tính năng nổi bật bộ điều khiển cửa cổng thông minh Vconnex
Điều khiển thông minh
+ Điều khiển từ xa cửa cuốn trên ứng dụng Vhomenex.
+ Hẹn giờ điều khiển cửa cuốn trên ứng dụng Vhomenex (10 lịch).
+ Báo trạng thái đóng, mở cửa cuốn theo thời gian thực.
+ Lưu lịch sử đóng, mở cửa cuốn.
Điều khiển dự phòng
+ Điều khiển tại nhà bằng thiết bị di động ngay cả khi mất kết nối Internet.
+ Điều khiển khẩn cấp qua mạng Wi-Fi dự phòng từ thiết bị khi router Wi-Fi và Bộ điều khiển trung tâm gặp sự cố.
Bảo mật đa lớp
+ Công nghệ mã hóa đầu cuối tín hiệu điều khiển, chống học lệnh.
+ Bảo mật 2 lớp trên thiết bị, cơ chế chống người lạ đăng ký thiết bị khi chưa có sự đồng ý của chủ nhà
Hoạt động trên nền tảng nhà thông minh Vconnex - Việt Nam
+ Kết nối các thiết bị nhà thông minh khác, tạo kịch bản thông minh.
+ Tự đồng bộ cài đặt khi thay đổi thông tin mạng.
+ Tự động cập nhật tính năng mới OTA
Thông số kỹ thuật bộ điều khiển cửa cổng thông minh Vconnex
- Điện áp: 100V-240 VAC, 50/60 Hz
- Tiếp điểm: Relay 5A
- Công suất chờ: < 1W- Truyền thông: Wi-Fi 2.4GHz, Bluetooth Mesh
- Nhiệt độ hoạt động: 0 – 50°C
- Độ ẩm hoạt động: 10-90% (không ngưng tụ)
- Chất liệu vỏ: Nhựa PC
- Kích thước: 95x55x23mm
- Nút bấm: 1 nút bấm cấu hình
- Ứng dụng: Vhomenex (iOS/Android)
Hướng dẫn lắp đặt công tắc cửa cuốn Vconnex
- Nguồn cấp 220VAC cấp vào 2 chân: dây lửa L và dây mát N.
Lưu ý: Chân điều khiển đóng/mở/dừng của cổng, xem thêm cách đấu nối tương ứng tại các sơ đồ và hướng dẫn phía sau
- Trường hợp sử dụng cảm biến có dây: Cảm biến cổng nối vào 2 chân GND và SENSOR, khi tiếp điểm cảm biến mở báo cổng đang mở.
- Trường hợp sử dụng cảm biến không dây Vconnex: Tại màn hình điều khiển chính của bộ điều khiển cửa cổng, chọn → Chọn “Cài đặt cảm biến cửa” → Chọn “Cảm biến cửa không dây” và thực hiện kết nối theo màn hình hướng dẫn
Loại cổng 1 cánh

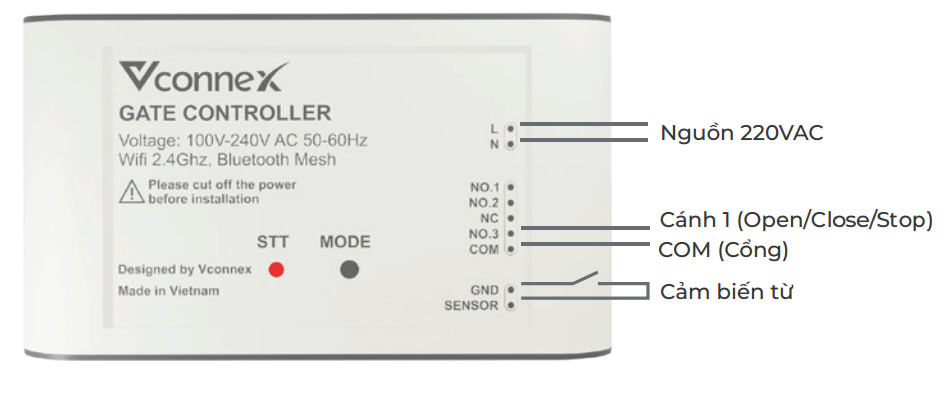

1. Cổng 1 cánh có 1 chân điều khiển (1 nút trên ứng dụng)
2. Cổng 1 cánh có 2 chân điều khiển (2 nút trên ứng dụng).
Thực hiện đấu nối giống sơ đồ bên trên (mục số 1), và đấu nối bổ sung thêm theo các trường hợp sau:
+ TH1: Cổng 1 cánh có riêng chân STOP là tiếp điểm NC.
→ Đấu nối bổ sung chân NC nối với STOP của cổng.
+ TH2: Cổng 1 cánh có riêng chân STOP là tiếp điểm NO.
→ Đấu nối bổ sung chân NO2 nối với STOP của cổng.
Loại cổng 2 cánh
1*. Cổng 2 cánh có 2 chân điều khiển (2 nút trên ứng dụng)
2. Cổng 2 cánh có 3 chân điều khiển (3 nút trên ứng dụng).
Thực hiện đấu nối giống sơ đồ bên trên (mục số 1*), và đấu nối bổ sung thêm theo các trường hợp sau:
+ TH1: Loại cổng có riêng chân STOP là tiếp điểm NC.
→ Đấu nối bổ sung chân NC nối với STOP của cổng.
+ TH2: Loại cổng có riêng chân STOP là tiếp điểm NO.
→ Đấu nối bổ sung chân NO2 nối với STOP của cổng
Cài đặt ứng dụng Vhomenex
Bước 1: Tải xuống Ứng dụng "Vhomenex".
Cách 1: Quét mã QR.
Cách 2: Tìm kiếm "Vhomenex" trên App Store, Google Play.
Bước 2: Đăng ký
- Mở Ứng dụng Vhomenex.
- Ở trang Đăng ký tài khoản, thực hiện đăng ký tài khoản.
Bước 3: Thêm thiết bị
- Đăng nhập vào Ứng dụng "Vhomenex".
- Chọn "Thêm thiết bị".
- Chọn loại thiết bị "Module điều khiển cổng, cửa cuốn”.
Lưu ý: Đảm bảo tín hiệu WIfi hoạt động tốt và liên tục
Kết nối thiết bị với app trên Smartphone
- Chọn mạng Wi-Fi đang kết nối với điện thoại di động và nhập mật khẩu Wi-Fi.
- Chọn “Tiếp theo”.
- Nhấn giữ nút Mode trên thiết bị khoảng 3 giây.
- Đèn báo nhấp nháy màu xanh, chọn "Tiếp tục"
- Thêm thiết bị bằng cách chọn tên thiết bị hiển thị trên màn hình, rồi chọn “Tiếp tục”.
- Chọn "Hoàn thành" khi màn hình có thông báo kết nối thiết bị thành công

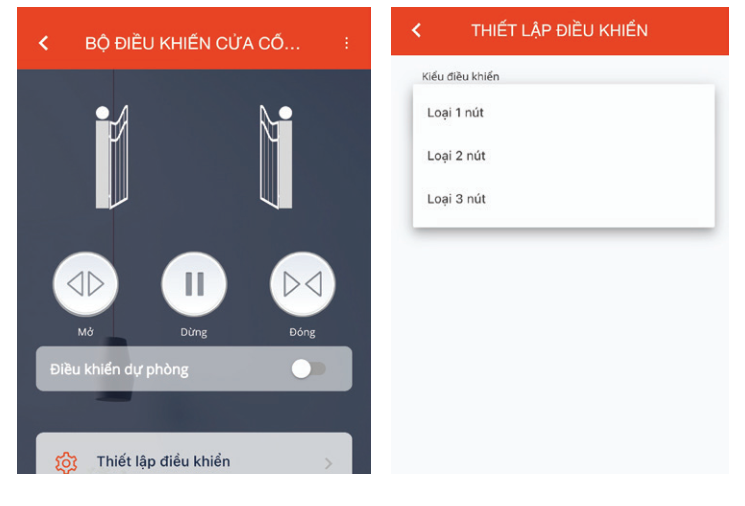

- Tùy thuộc vào mỗi loại cổng thực tế, lựa chọn “Kiểu điều khiển” với loại nút 1,2,3 tương ứng. (Thay đổi tại mục “Thiết lập điều khiển”) .
- Có thể sửa tên nút tùy ý theo chức năng cổng thực tế (Nhấn giữ nút icon cổng để sửa"

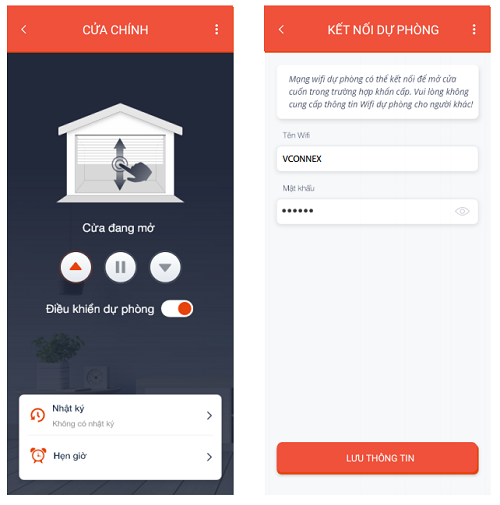

Điều khiển khẩn cấp khi router Wifi hoặc Bộ điều khiển trung tâm gặp sự cố
- Tại màn hình điều khiển chính, chọn “Điều khiển dự phòng”.
- Thiết bị hoạt động trên giao thức Bluetooth Mesh
- Tại màn hình điều khiển chính, chọn “Điều khiển dự phòng” và kết nối với mạng Wi-Fi dự phòng.
- Thiết bị hoạt động
Trên đây là hướng dẫn nhanh mà Smarthome Nam Định gửi đến để quý khách tham khảo, để biết thêm thông tin cũng như cách lắp đặt vận hành chi tiết vui lòng liên hệ với các số hotline hoặc các thông tin liên hệ trên Website.
Xin cảm ơn!
