Hướng dẫn sử dụng ổ cắm chống giật phao điện Vconnex

Tính năng nổi bật ổ cắm chống giật cho phao điện

- Nguồn dẫn tiếp điểm lên phao với điện áp 5VDC

- Nhận biết mức nước cạn/đầy, trạng thái phao, thuận tiện bảo dưỡng, thau rửa.

- Giảm tải cho phao, tăng tuổi thọ

- Hỗ trợ đèn báo nguồn chế độ Auto/Manual; mực nước bồn/bể ngầm

Thông số kỹ thuật ổ cắm cho phao điện Vconnex

- Điện áp hoạt động : 100V – 240VAC, 50/60Hz

- Công suất tối đa: 1000W

- Điện áp ra phao điện: 5VDC

- Kích thước: 120x72x36mm

- Lắp đặt: Chuẩn đế âm tường chữ nhật

- Đầu vào phao điện:

         + 1 đầu vào cho phao bể trên

         + 1 đầu vào cho phao bể ngầm

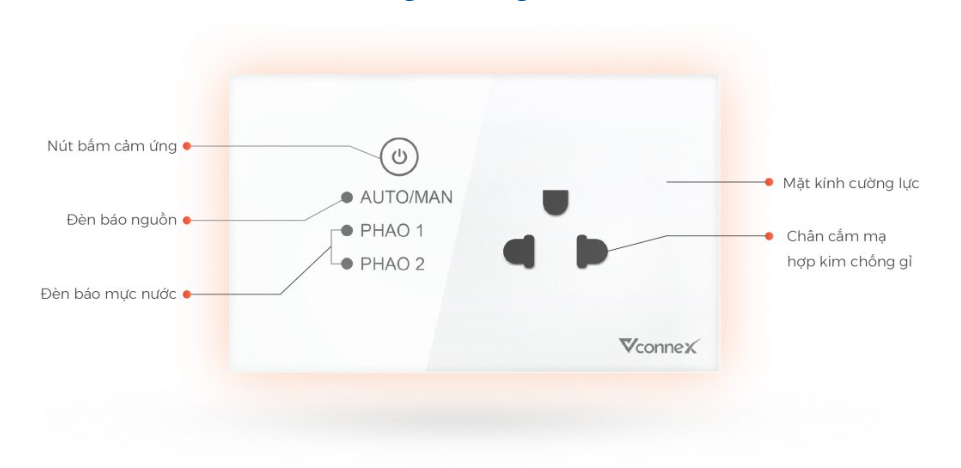

Cấu tạo ổ cắm cho phao điện thông minh Vconnex

Mô tả chi tiết hoạt động

Chế độ Tự động (đèn báo AUTO/MAN sáng xanh)
+ Bơm nước chạy khi bể trên báo cạn (đèn PHAO1 sáng) và bể dưới báo đầy (đèn PHAO2 sáng).
+ Bơm nước dừng khi bể trên báo đầy (đèn PHAO1 tắt) hoặc bể dưới báo cạn (đèn PHAO2 tắt).

Chế độ thủ công (bấm nút cảm ứng trên ổ cắm)
+ Bấm nút: máy bơm chạy (đèn báo AUTO/MAN sáng đỏ).
+ Bấm nút thêm lần nữa : máy bơm tắt, chuyển về chế độ tự động (đèn báo AUTO/MAN sáng xanh).

Hướng dẫn lắp đặt ổ cắm chống giật phao điện Vconnex

Lưu ý: Ổ cắm chống giật cho phao điện, bồn, bể ngầm được thiết kế sử dụng nguồn điện xoay chiều
220V/50Hz, vị trí lắp đặt bắt buộc phải có đủ dây “nóng” (dây lửa, dây “Live”) và dây nguội” (dây mát, dây “Neutral”).

- Trước khi lắp đặt, hãy đảm bảo nguồn điện chính đã được ngắt bằng cách chuyển cầu dao (Aptomat) sang vị trị Tắt (OFF).

- Ổ cắm chống giật cho phao điện, bồn, bể ngầm lắp đặt theo chuẩn đế âm tường chữ nhật thông dụng như Sino, Lioa, Clipsal, Panasonic,…

- Nếu chỉ sử dụng 1 phao cho bể trên thì đấu tắt chân S3 với S4 (bỏ qua Phao 2).

- Nếu chỉ sử dụng 1 phao cho bể ngầm thì đấu tắt chân S1 với S2 (bỏ qua Phao 1).

Bước 1:

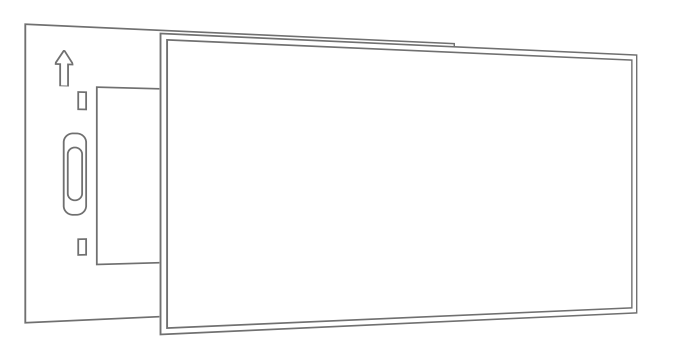

   + Sử dụng tua vít 2 cạnh tháo mặt kính ra khỏi ổ cắm.
   + Trên viền của ổ cắm có 2 lỗ dẹt ở cạnh dưới để hỗ trợ việc tháo mặt kính.

Bước 2:

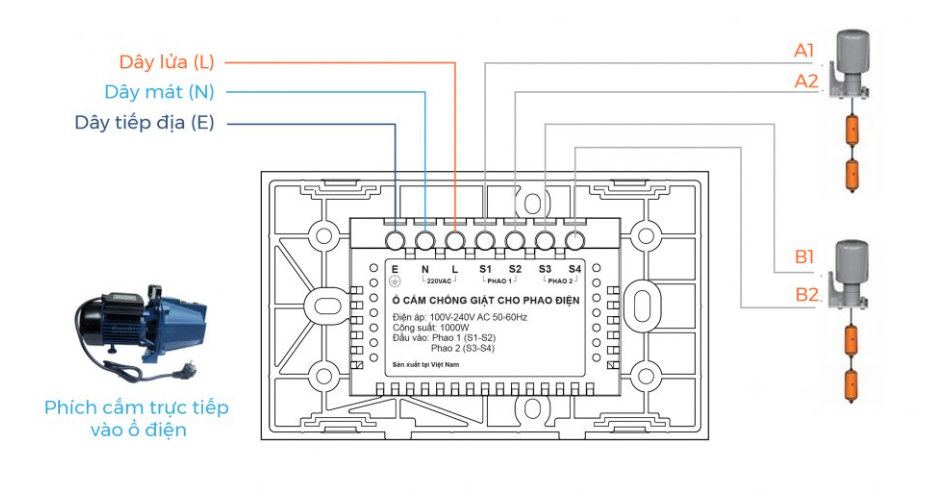

   + Đấu nối dây cho thiết bị

   + Nguồn cấp 220VAC cấp vào 3 chân: dây lửa L, dây mát N, dây tiếp địa E.
   + Phao bể trên nối với chân S1 và S2, dùng 2 chân A1 và A2 của phao (chống tràn).
   + Phao bể ngầm nối với chân S3 và S4, dùng 2 chân B1 và B2 của phao (chống cạn).
   + Máy bơm cắm trực tiếp vào ổ cắm trên mặt thiết bị.

Bước 3:
   + Đặt ổ cắm vào vị trí đế âm và bắt vít vào đế âm, xiết hai vít vào hai lỗ trên đế âm.
   + Lưu ý, xiết hai vít đủ chặt và đảm bảo ổ cắm không bị cong vênh

Lưu ý: Xếp gọn dây điện bên trong đế âm để lắp vừa ổ cắm và tránh bị vít ốc vào dây điện.Không vít quá chặt sẽ làm ổ cắm bị cong vênh

Bước 4: Ốp mặt kính cảm ứng vào đế bằng cách cài gá ở cạnh trên và ấn nhẹ ở cạnh dưới.

Lưu ý: Lắp mặt kính vào đúng khớp của đế và đảm bảo mặt kính không bị cong vênh

Bước 5: Cấp nguồn cho ổ cắm, gạt cầu dao (Aptomat) đã tắt trước đó sang vị trí bật (ON) và sử dụng ổ cắm.
